DM1TL (Page en cours)

DM1TL - Design Moi un Tiers Lieux - est une expérimentation globale autours de l'univers des Tiers Lieux. Le processus "DM1TL" se découpe en une série de trois workshops dont l'aboutissement découle sur la conception d'une exposition lors de la dixième biennale internationale de design 2017 ayant pour thème le travail "Working promesse". Voici ci-dessous une partie des réalisations qui ont été documentées en Open Source sur la plateforme Movilab.

Organisation : Poc fondation et Open Factory Saint-Étienne.

LE WORKSHOP TINY TILIOS CAMP - TTCOFS16

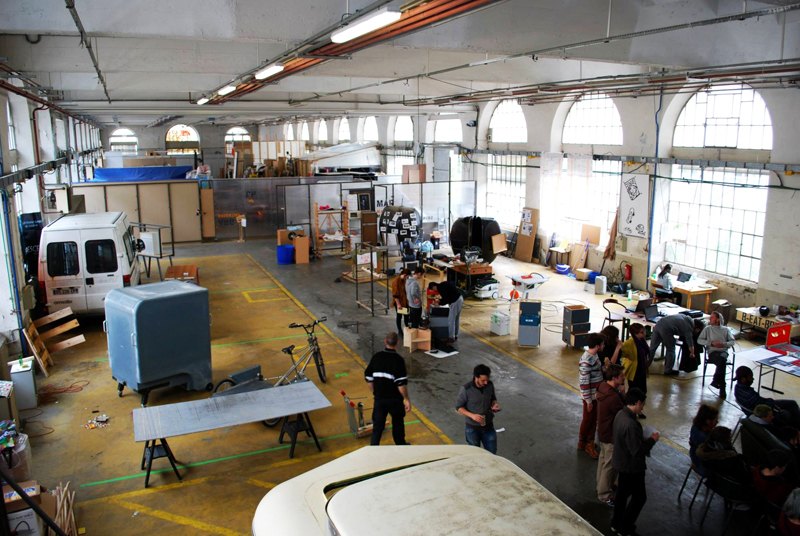

Workshop "TTCOF16" à la cité du design, Saint-Étienne.

Thème du Workshop : "les modes de vies nomades et connectés".
Découvrir le code source TinyTiliosCamp - du 4 au 11 avril 2016.

LE VIDÉOBULE

Un projet initié par Ciel! Les Noctambules

Présentation du vidéobule

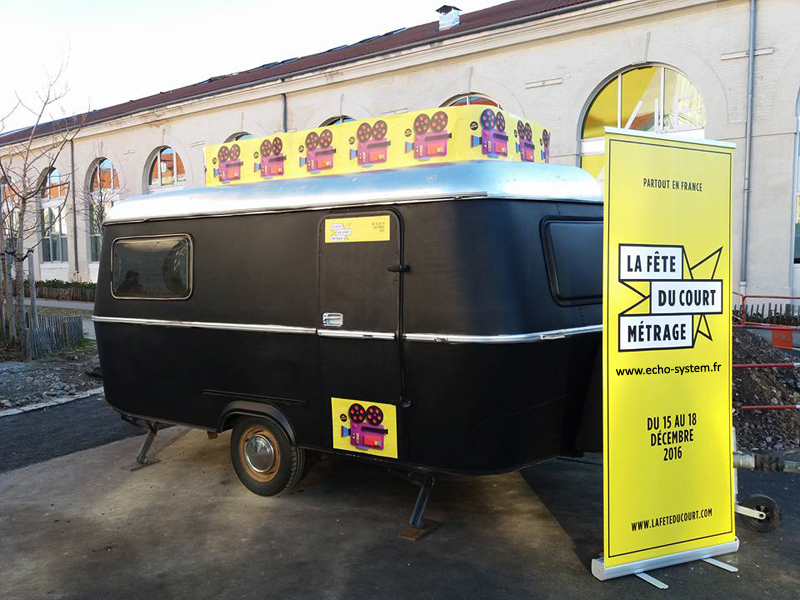

Le Vidéobule est une caravane-studio qui se déplace de festivals en événements, pour recueillir les opinions, témoignages et delirium du public. Un bonimenteur anime l’espace, informe et prépare le public. Qu’elles soient spontanées ou structurées les séquences durent 20 secondes. Les témoignages sont ensuite montés et mis en rythme par nos soins afin de projeter le montage final le soir même sur écran géant, au cœur même de votre manifestation. Le Vidéobule est une véritable animation festive, originale et interactive qui offre un espace de liberté au public, ainsi qu’un retour spontané de celui-ci sur votre événement.

Le Vidéobule V1

Première version du Vidéobule en 2014.

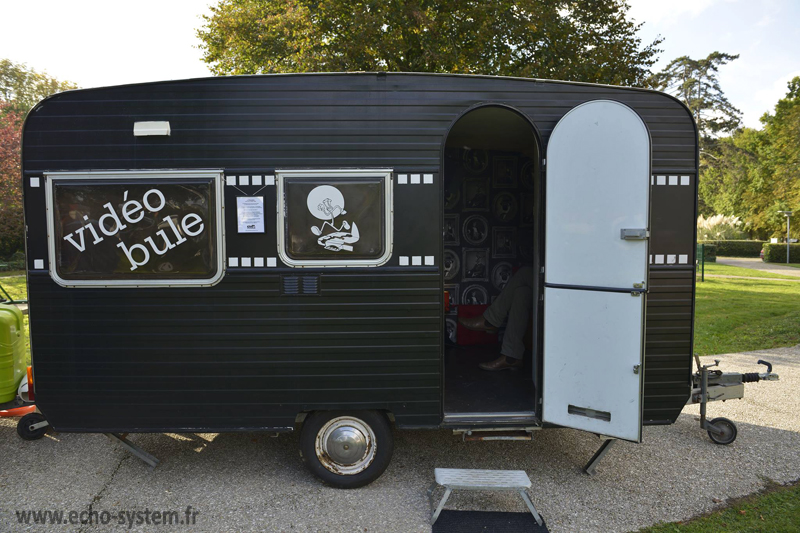

Première version du Vidéobule (V1).

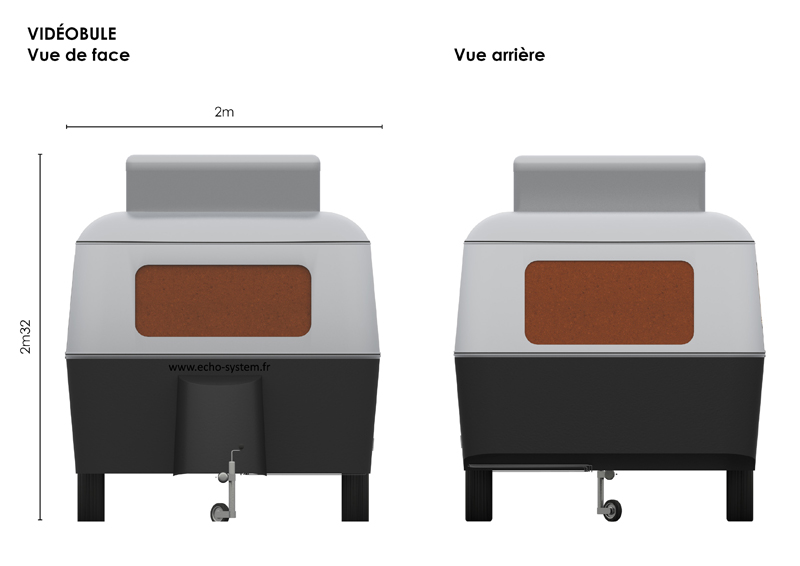

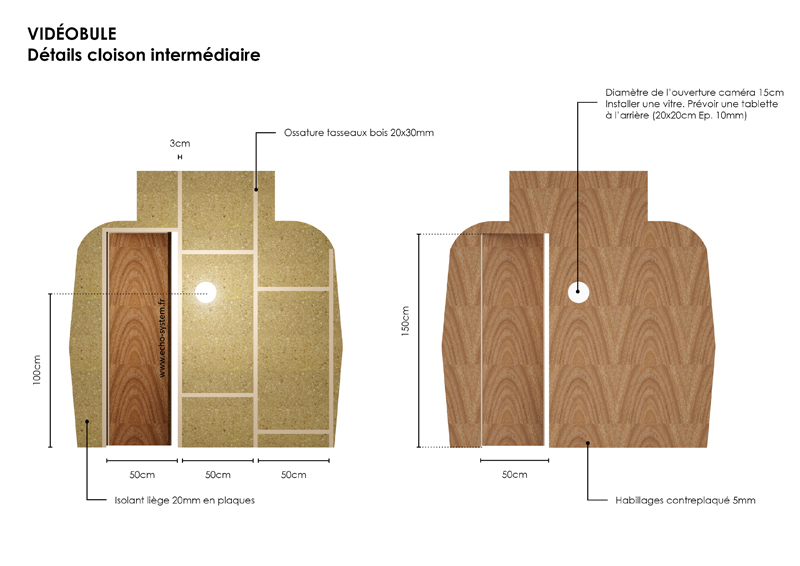

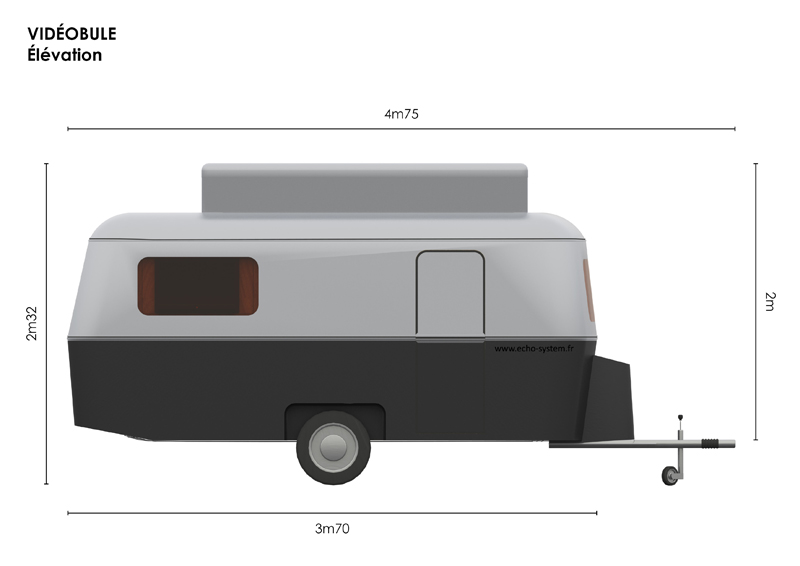

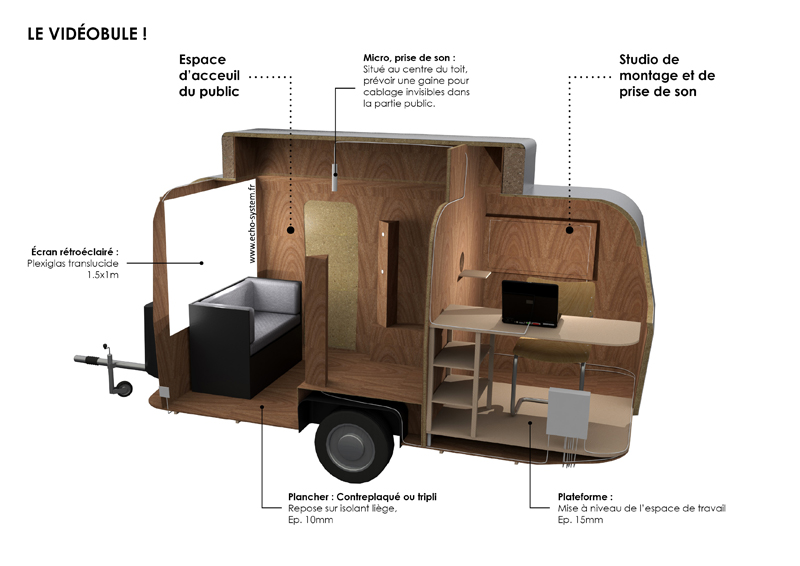

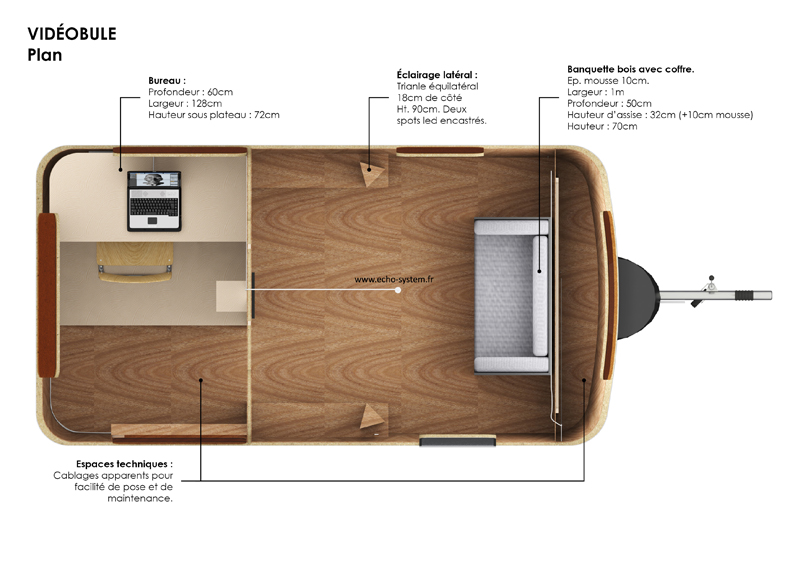

Le Vidéobule V2

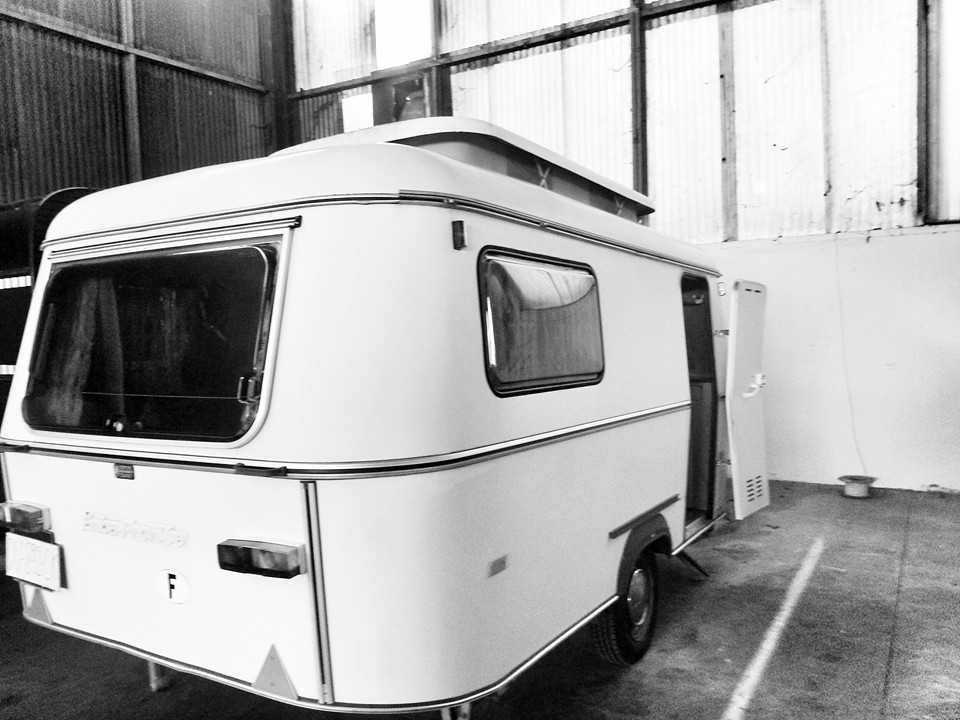

Caravane avant rénovation, Vidéobule (V2)

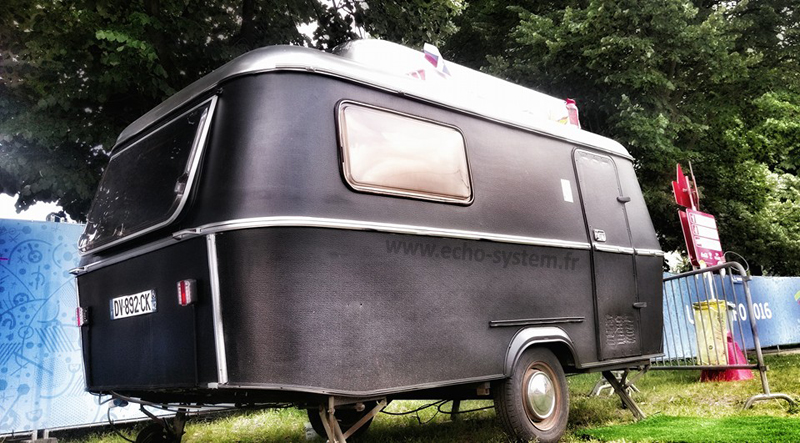

Le Vidéobule sur la Fanzone de l'Euro 2016 à Saint-Étienne.

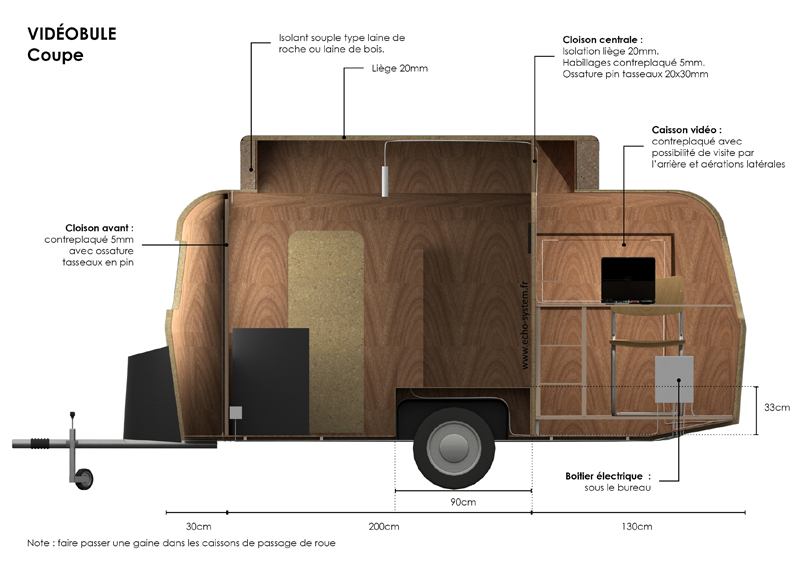

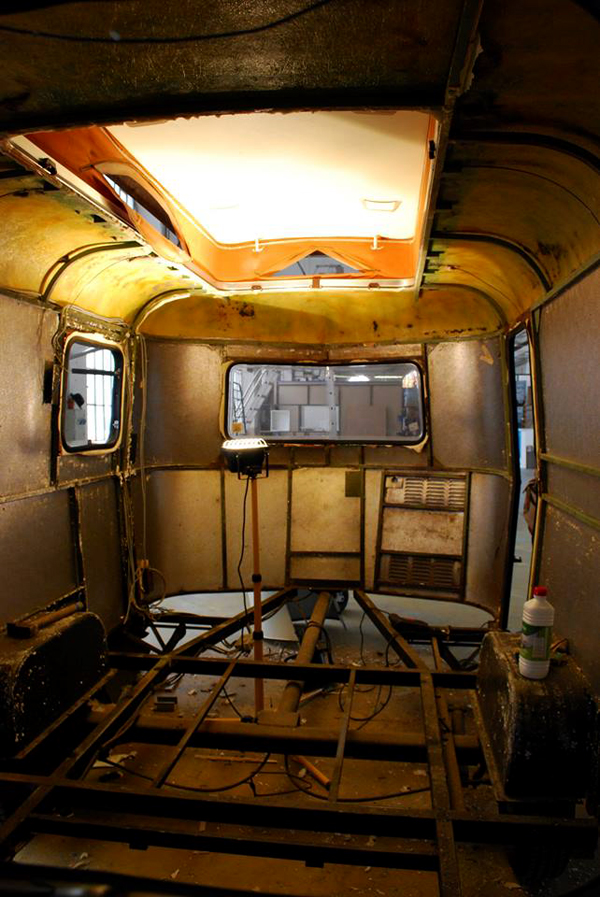

Vidéobule V2 en chantier.

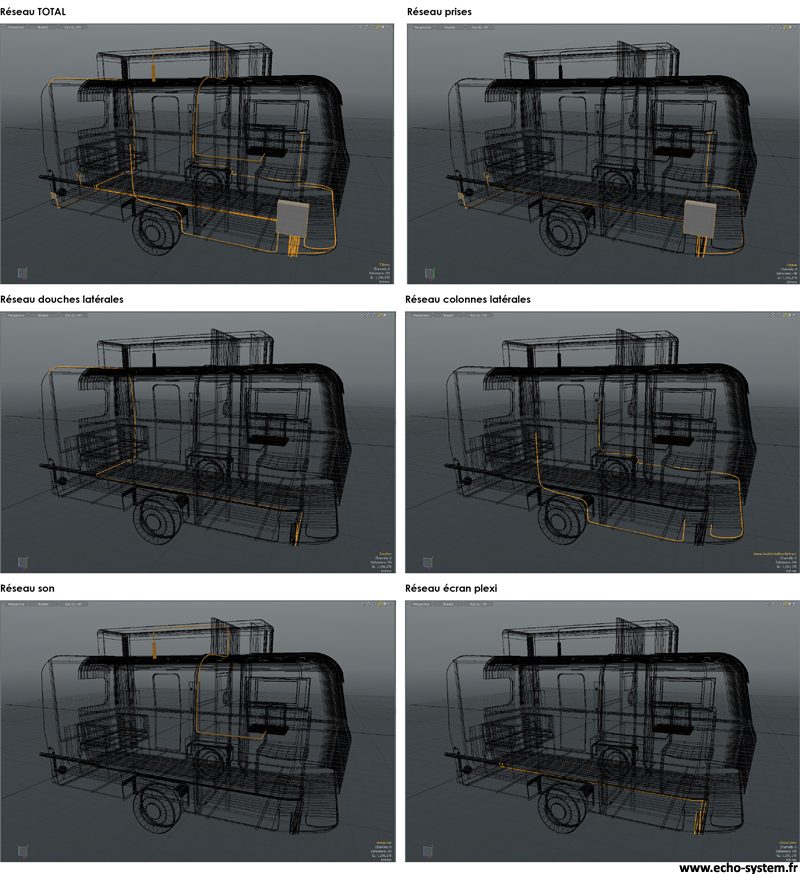

Réseaux électriques : son et lumière

Cinq réseaux :

- Réseau son : dissocié des autres réseaux pour des questions d’interférences. Il passe sur le haut, apparent en technique, noyé dans l’isolation jusqu’au micro (attention prévoir gaines dans la partie public).

- Réseau douches latérales : depuis le boitier électrique. Il passe sous la caravane, arrive à l’arrière de la cloison avant. Noyé dans l’isolation au dessus du fauteuil (attention prévoir gaines dans la partie public).

- Réseau colonnes latérales : départ depuis le boitier électrique. Apparent en technique, passe par les passages de roues (attention prévoir gaines dans les passages de roues et colonnes).

- Réseau prises : quatre prises sur le boitier. Une prise sous l’écran de la fenêtre. Une prise pour alimentation extérieure (départ boitier, passage sous le bas de caisse, installation de la prise dans le panier à l’avant de la caravane).

- Réseau écran plexi : départ depuis le boitier électrique. Passage sous le bas de caisse, arrivée derrière la cloison plexi.

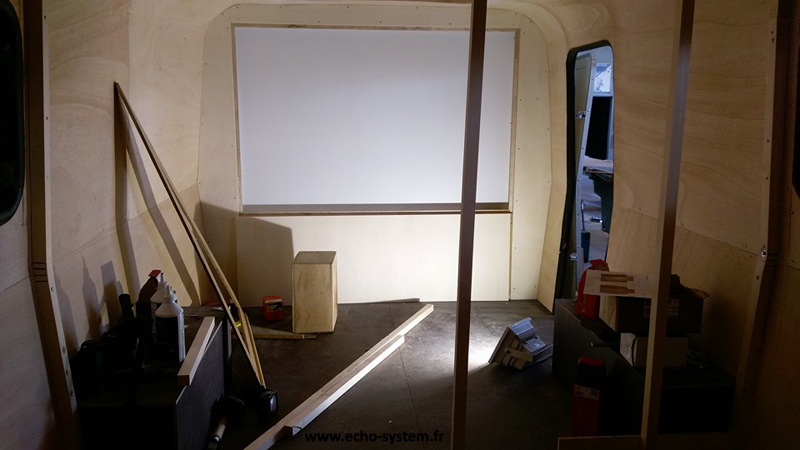

Le vidéobul V2 en cours de construction, aux ateliers municipaux de la ville de Saint-Étienne.

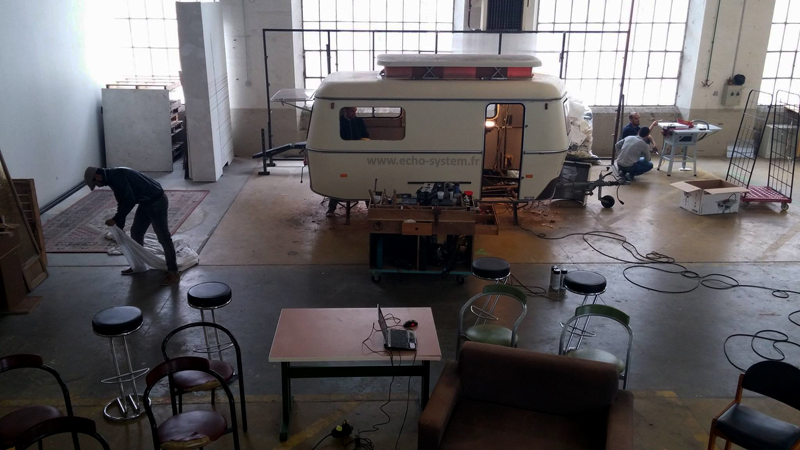

Le Vidéobule en cours de construction lors du workshop "Tiny Tilios Camp Open Factory Sainté (TTCOF16)".

Crédits Vidéobule :

Un projet initié par Ciel! Les Noctambules

Découvrir le code source du projet sur Movilab
Design, modélisation 3D : Baptiste Menu
Fabrication : Sébastien Lagrevol / Aziz Mahtat / Hervé Lekrinszki / Services techniques de la ville de Sain-Étienne.
Partenaires : Poc Fondation, Open Factory Sainté, Ville de Saint-Étienne.

L'ÉTABLI

Établi de l'Open Factory Saint-Étienne.

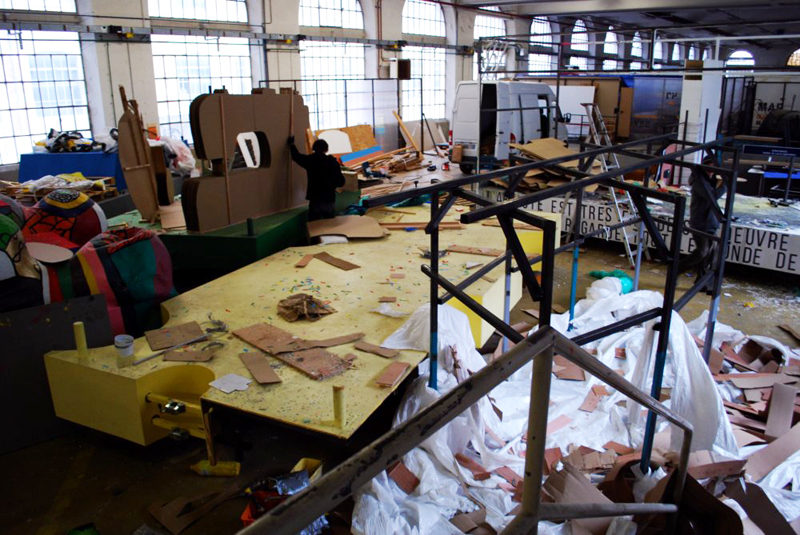

Récupération de matériaux lors de la déconstruction de chars de défilé ayant servi lors de l'ouverture de la biennale de design 2015.
Intention

"Solide, simple mais fonctionnel, facile à assembler et démonter et surtout... modulaire en terme de rangements et de configurations possibles".

Voici à quelque chose prêt les souhaits exprimés par "le plus grand nombre" des membres de l'association OpenFactorySainté pour la conception d'un établi open source.

L'établi a été réalisé par l'association Open Sources en avril 2016 à Saint-Étienne à l'occasion du workshop "TTC-OFS16"
Découvrir le code source du projet d'établi sur Movilab.

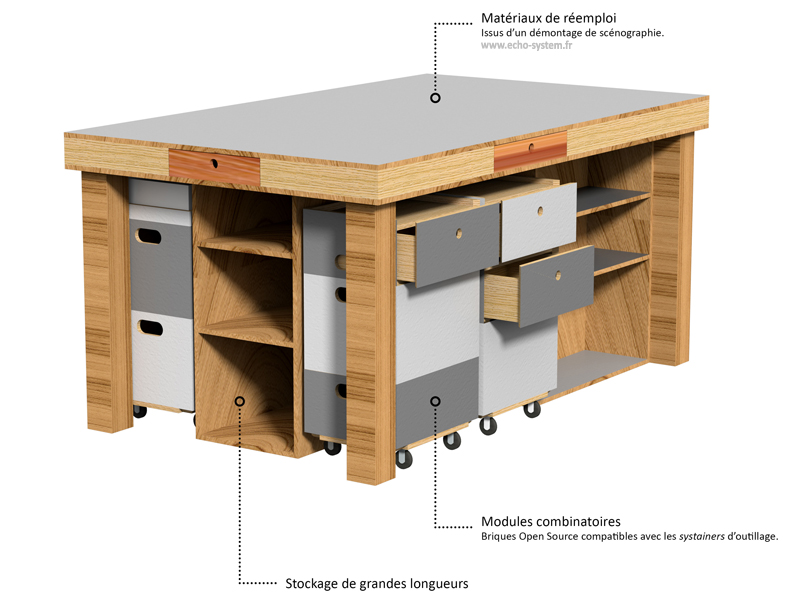

Établi : vue en perspective

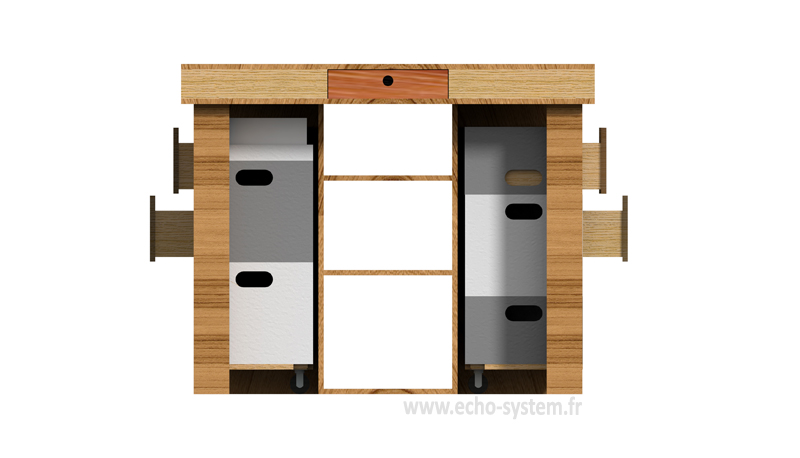

Établi : vue de face

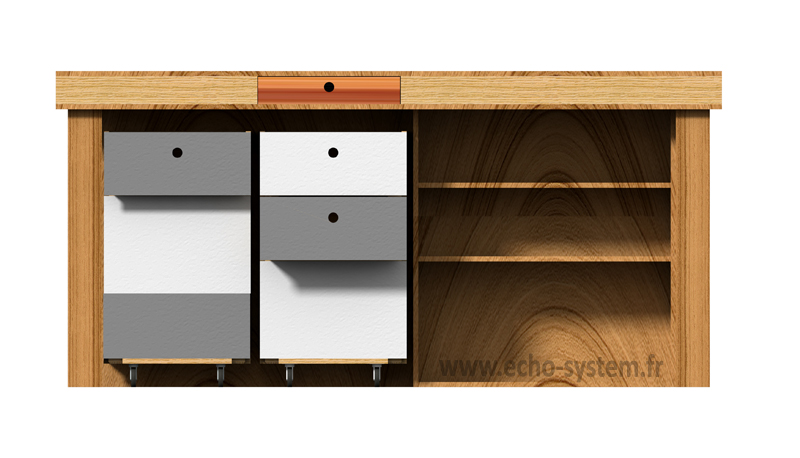

Établi : vue Latérale

Crédits Établi OS :
Conception / Fabrication : Nicolas Bouckaert, Gabriel Mercier
Modélisation 3D / Documentation : Baptiste Menu, Gabriel Mercier

LE DIABLE

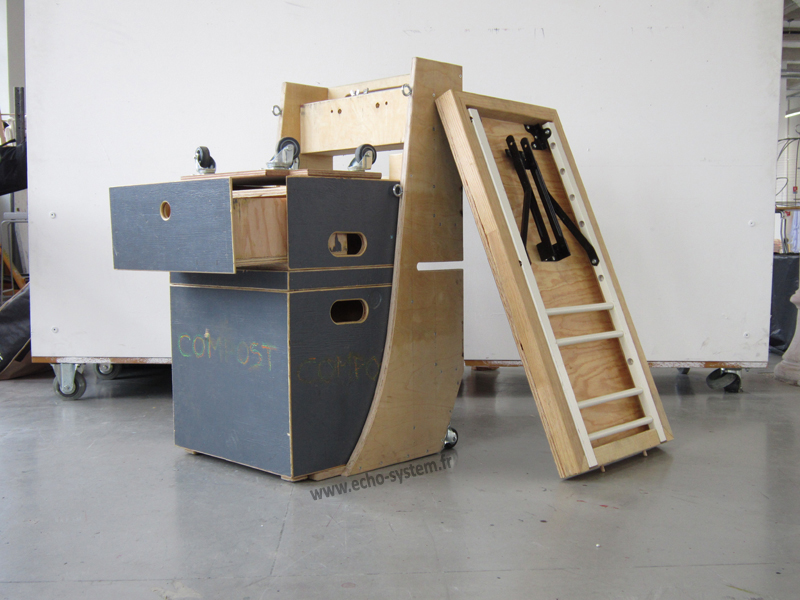

Diable avec plateau et boîtes modulaires.

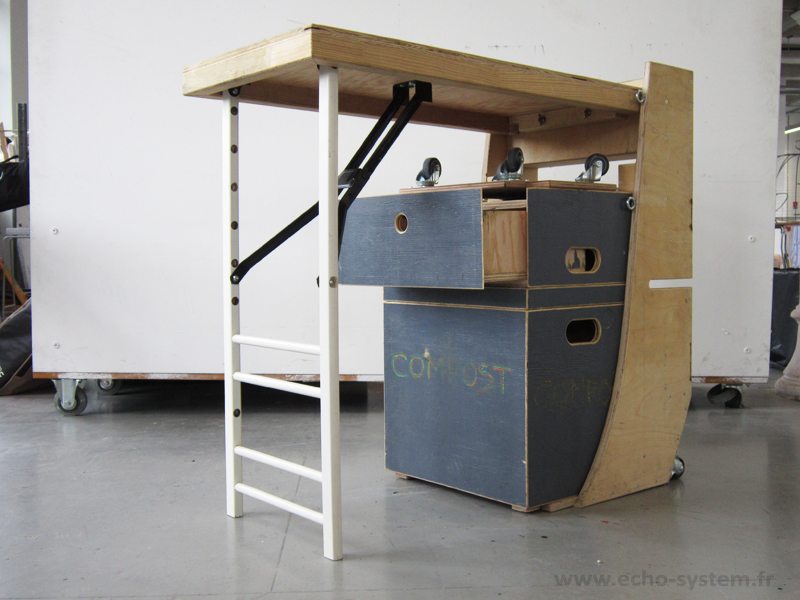

Diable déplié avec plateau en place.

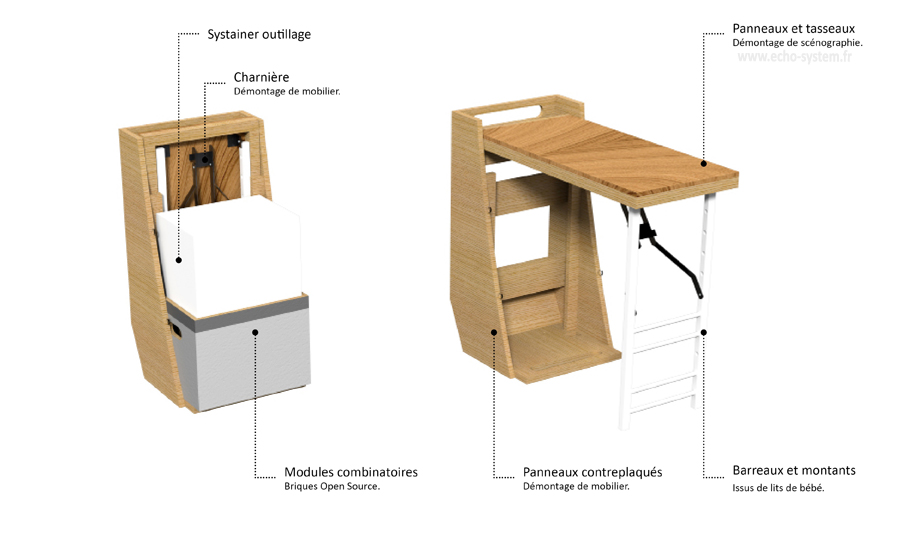

Diable : légendes et matériaux.

Crédits Diable :
Conception / Fabrication : Nicolas Bouckaert, Gabriel Mercier, Marie Venon, Gabrielle Chardigny, Pierre-Antoine Phulpin (I Wood, PA).
Modélisation 3D / Documentation : Baptiste Menu, Gabriel Mercier.

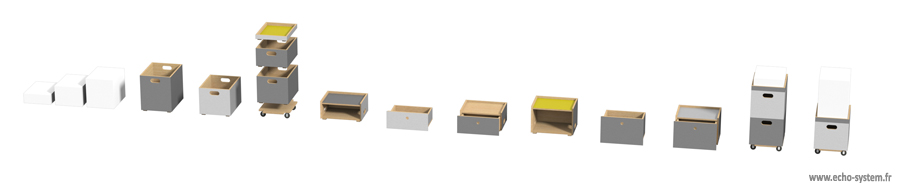

LES MODULES COMBINATOIRES - BRIQUES OSs

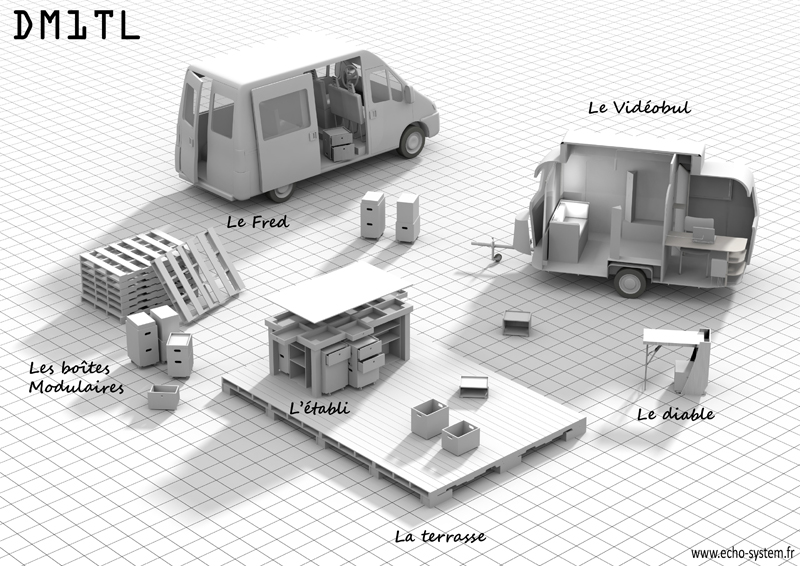

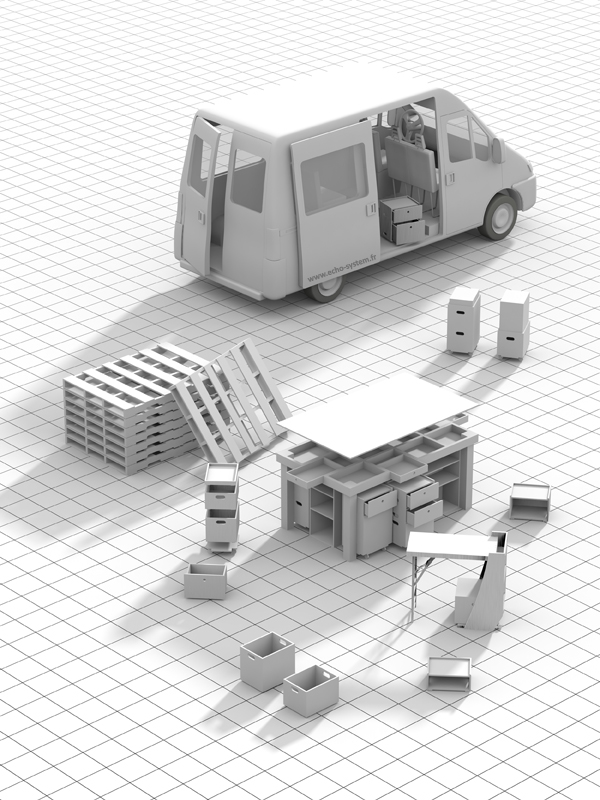

Scenario : l'établi OSs, le diable, les modules combinatoires, le camion ("Le Fred").

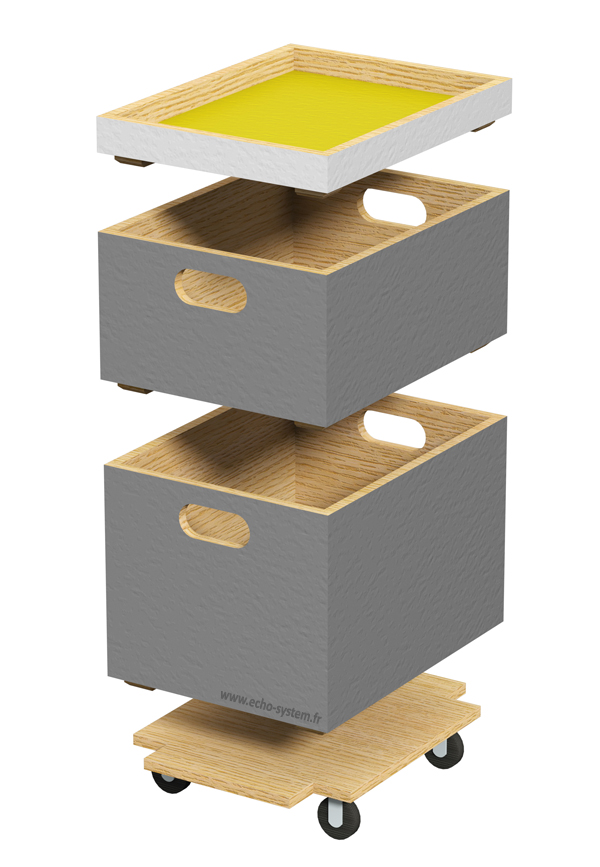

Nous concevons des modules combinatoires, pouvant reposer sur des socles roulants, et supports des systainers. L'ensemble pouvant se loger sous l'établi. Cette méthode partant d'éléments standardisés permet de s'adapter à des machines fluctuantes en fonction des différents usagers. De plus, ce standard permettra un développement des agencements des véhicules en cohérence avec l'établi. Par ailleurs, nous sommes conscients de l'existence de machines sans systainer. C'est pourquoi nous imaginons ces modules comme des coffres permettant le transport de machines dites "en vrac" tout en supportant les machines en systainers.

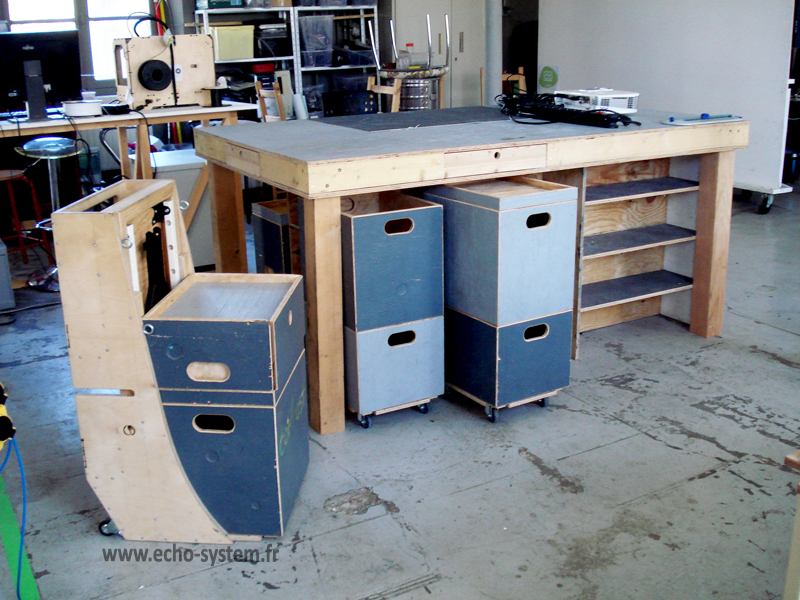

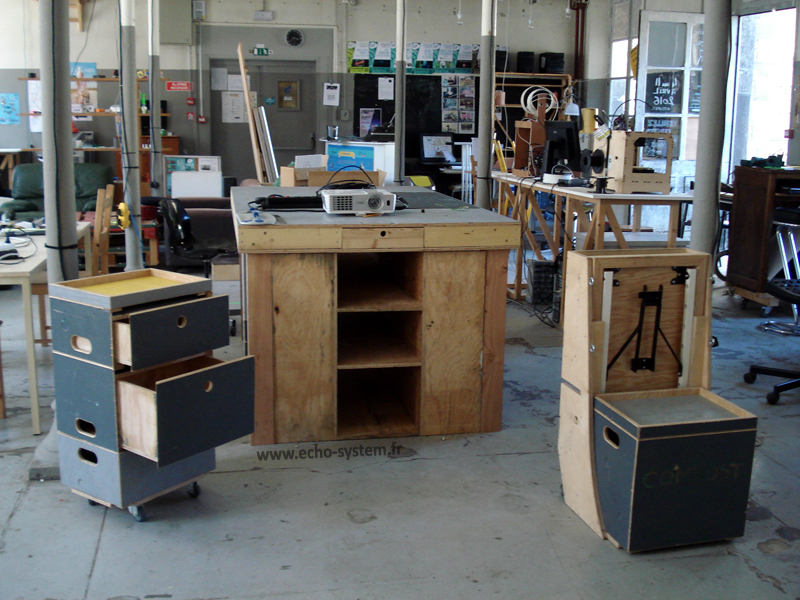

Établi de l'Open Factory Saint-Étienne.

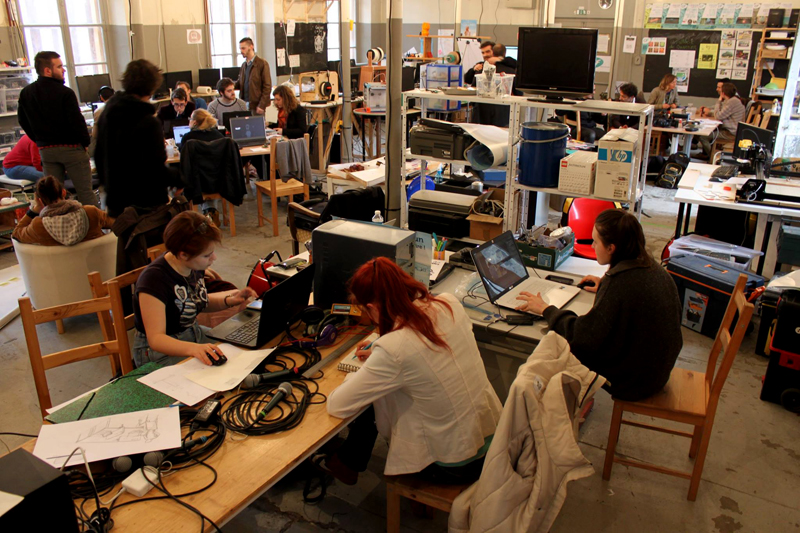

Coworking à Open Factory Saint-Étienne, lors du workshop TTCOFS16. Conception et fabrication participative.

Crédits Boîtes OSs :
Conception / Fabrication : Nicolas Bouckaert, Gabriel Mercier, Pierre-Antoine Phulpin (I Wood, PA), Baptiste Menu.
Modélisation 3D / Documentation : Baptiste Menu, Gabriel Mercier.

TIERS-LIEUX : LA MAISON JULES VERNE

Découvrir le site de la maison Jules Verne.

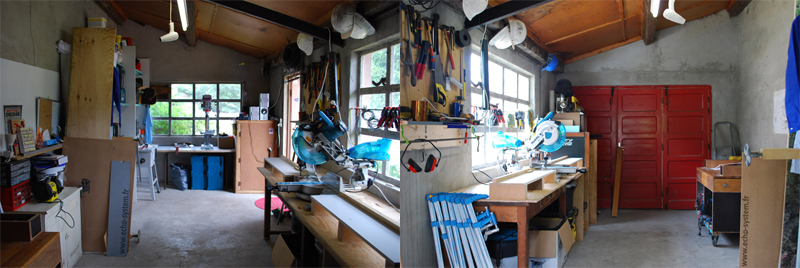

Atelier de la maison Jules Verne.

LA TERRASSE EN PALETTES

Fabrication d'une terrasse en palette dans le cadre des OSCEDay's.

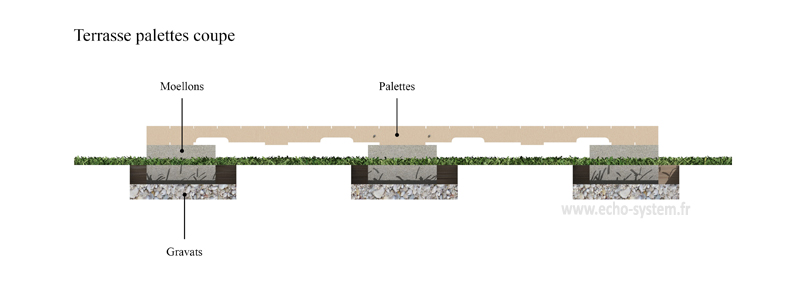

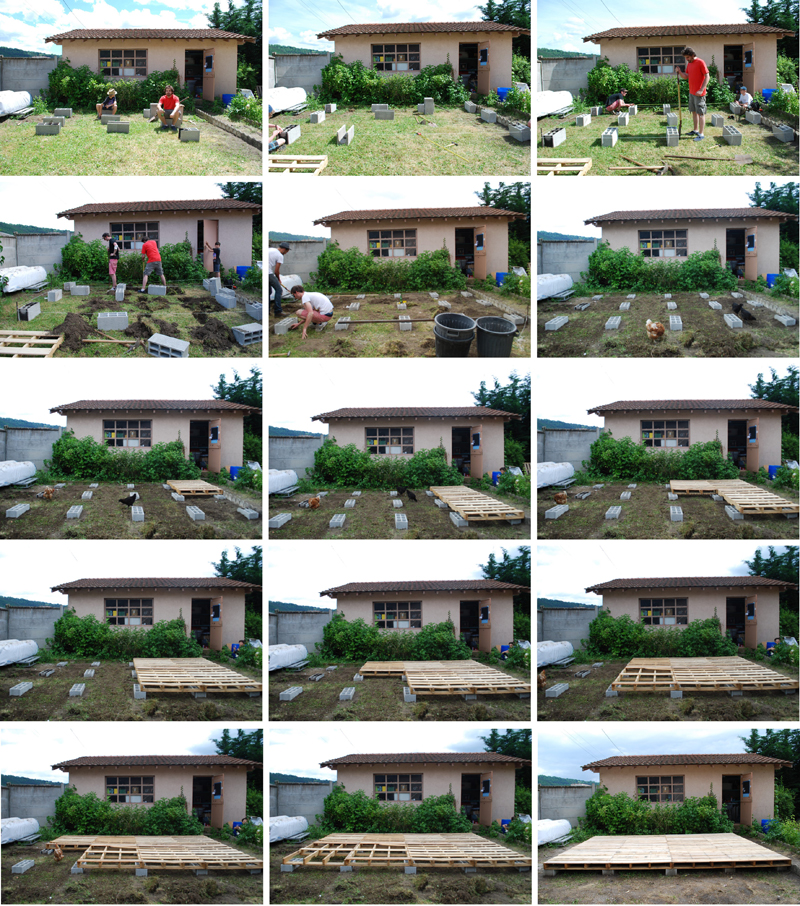

Étapes de construction de la terrasse en palettes de la maison Jules Verne.
